比表面积及孔径分析仪

Specific Surface Area and Pore Size Analyzer

型号:BSD-PS1/2/4静态容量法

产品概述:

  ◆ 具有2/4个样品预处理脱气站。
  ◆ 1/2/4个样品分析站。
  ◆ 测试精度高、重现性好。
  ◆ 重复性误差小于±1%。
  ◆ 测试范围:比表面0.0005m2/g以上,微孔:0.35-2nm、介孔:2-50nm、大孔:50-500nm,样品类型:粉末,颗粒,纤维及片状材料等可装入样品管的材料。

测试原理 /  Test Principle
在液氮温度下(77.3K),向样品管内通入一定量的吸附质气体(N2),通过控制样品管中的平衡压力直接测得吸附分压,通过气体状态方程PV=nRT,得到该分压点的吸附量;再通过BET或Langmuir等理论公式计算可得到样品的比表面积,逐渐投入吸附质气体增大吸附平衡压力,得到吸附等温线;通过逐渐抽出吸附质气体降低吸附平衡压力,得到脱附等温线,再通过吸附脱附等温线的数据计算得到样品的孔径大小,孔体积,孔径分布等信息。
相对动态法,无需载气(He),无需液氮杯反复升降;由于待测样品是在固定容积的样品管中,吸附质相对动态色谱法不流动,故叫静态容量法;
注:77.3K=-195.85℃

P:压力  V:体积  n:物质的量  T:温度  R: 8.314 J•Mol-1•K-1

技术参数 /  Technical Parameter
  ◆ 测试功能:比表面积,孔结构及其他气体吸附性能评价;
  ◆ 吸附质种类:各种非腐蚀性气体测试;
  ◆ 测试范围:比表面积0.0005㎡/g以上,孔径0.35-500nm;
  ◆ 分析位数量:1/2/4个分析位;
  ◆ 脱气站数量:2/4个预处理站可选;
  ◆ 独立性:测试系统和脱气系统相互独立,样品的测试过程和脱气处理可同时进行;
  ◆ 测试精度:比表面积≤±1.0%、最可几孔径重复偏差≤0.15nm、真密度 ≤±0.04%、外表面积≤±1.5;
  ◆ 独立P0站:具有专利技术的独立螺旋状饱和蒸汽压(P0)测试站,保证分压测试的高准确性;
  ◆ 程序升温脱气:软件控制程序升温,室温-400℃,精度优于0.1℃;
  ◆ 极限真空:
PS系列:原装进口(Atlas copco,原英国爱德华)双级机械真空泵,真空度4*10-2 Pa;
PM系列:1台德国爱德华原装进口涡轮分子泵+2台原装进口机械泵,P/P0低至10-8;
  ◆ 压力测量:
PS系列:每个测试位各1支 0-1000 torr原装进口压力传感器;

PM系列:每个测试位配多支0-1 torr以及0-1000 Torr压力传感器(0-0.1Torr可选);

  ◆ 开放式数据接口:软件可以与Lims联用,上传测试结果至Lims;

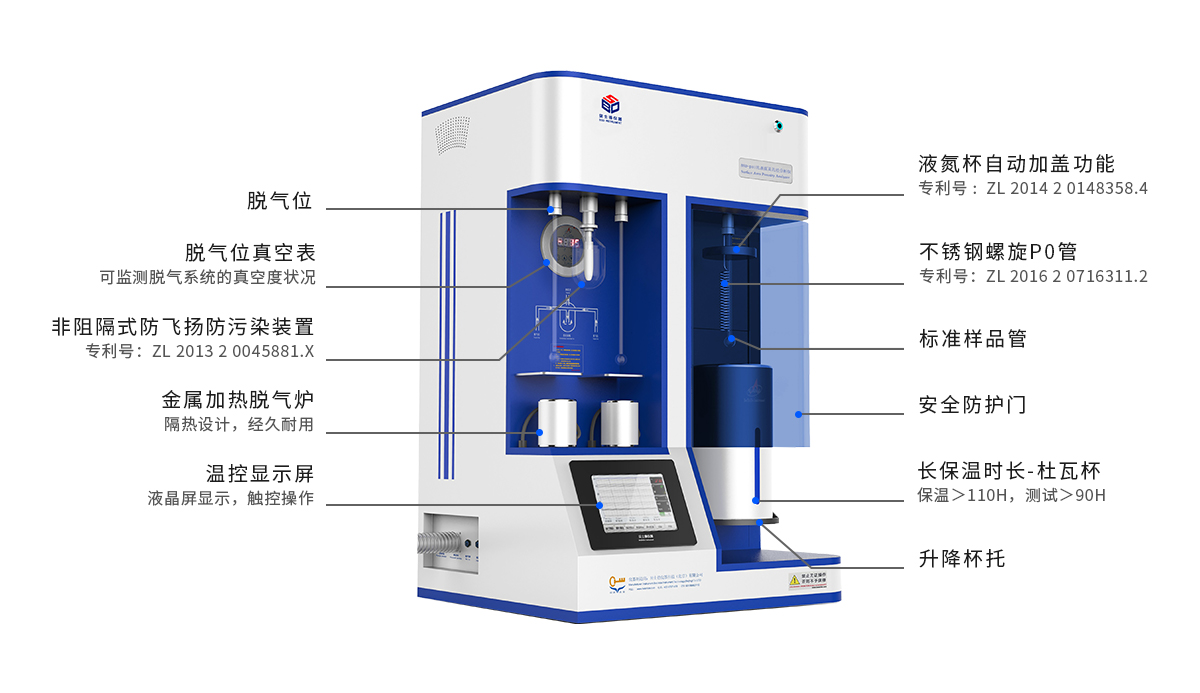

特征结构 /  Feature Structure

典型报告 /  Testing Report:
BSD用户论文 /  BSD User Paper

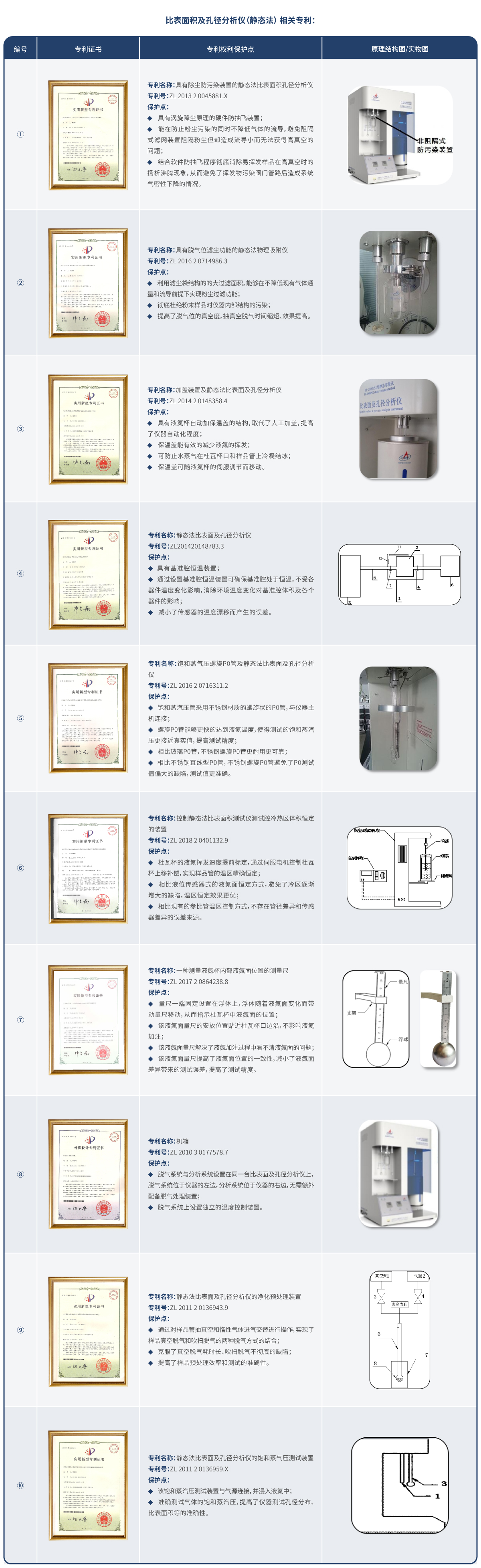

技术专利 /  Relevant Information



  专利名称:具有非过滤式防污染脱气装置的静态法比表面及孔径分析仪

  专利号:ZL 2013 2 0045881.X

  保护点:

  ◆ 具有涡旋降尘原理的硬件防抽飞装置;

  ◆ 能在防止粉尘污染的同时不降低气体的流导,避免阻隔式滤网装置阻隔粉尘但却造成流导小而无法获得高真空的问题;

  ◆ 结合软件防抽飞程序彻底消除易挥发样品在高真空时的扬析沸腾现象,从而避免了挥发物污染阀门管路后造成系统气密性下降的情况。






  专利名称:具有滤尘袋式大面积大通径高效率过滤装置的静态法物理吸附仪

  专利号:ZL 2016 2 0714986.3

  保护点:

  ◆ 利用滤尘袋结构的的大过滤面积,能够在不降低现有气体通量和流导前提下实现粉尘过滤功能;

  ◆ 彻底杜绝粉末样品对仪器内部结构的污染;

    ◆ 提高了脱气位的真空度,抽真空脱气时间缩短、效果提高。






  专利名称:杜瓦杯自动加盖的静态法比表面及孔径分析仪

  专利号:ZL 2014 2 0148358.4

  保护点:

  ◆ 具有液氮杯自动加保温盖的结构,取代了人工加盖,提高了仪器自动化程度;

  ◆ 保温盖能有效的减少液氮的挥发;

  ◆ 可防止水蒸气在杜瓦杯口和样品管上冷凝结冰。

  ◆ 保温盖可随液氮杯的伺服调节而移动;





  专利名称:具有基准腔恒温装置的静态法比表面及孔径分析仪

  专利号:ZL201420148783.3

  保护点:

  ◆ 具有基准腔恒温装置;

  ◆ 通过设置基准腔恒温装置可确保基准腔处于恒温,不受各器件温度变化影响,消除环境温度变化对基准腔体积及各个器件的影响;

  ◆ 减小了传感器的温度漂移而产生的误差。





  专利名称:具有不锈钢螺旋P0管的静态法比表面及孔径分析仪

  专利号:ZL 2016 2 0716311.2

  保护点:

  ◆ 饱和蒸汽压管采用不锈钢材质的螺旋状的P0管,与仪器主机连接;

  ◆ 螺旋P0管能够更快的达到液氮温度,使得测试的饱和蒸汽压更接近真实值,提高测试精度。

  ◆ 相比玻璃P0管,不锈钢螺旋P0管更耐用更可靠;

  ◆ 相比不锈钢直线型P0管,不锈钢螺旋P0管避免了P0测试值偏大的缺陷,测试值更准确;





  专利名称:控制静态法比表面积测试仪测试腔冷热区体积恒定的装置

  专利号:ZL 2018 2 0401132.9

  保护点:

  ◆ 杜瓦杯的液氮挥发速度提前标定,通过伺服电机控制杜瓦杯上移补偿,实现样品管的温区精确恒定;

  ◆ 相比液位传感器式的液氮面恒定方式,避免了冷区逐渐增大的缺陷,温区恒定效果更优;

  ◆ 相比现有的参比管温区控制方式,不存在管径差异和传感器差异的误差来源;





  专利名称:一种测量液氮杯内部液氮面位置的测量尺

  专利号:ZL 2017 2 0864238.8

  保护点:

  ◆ 量尺一端固定设置在浮体上,浮体随着液氮面变化而带动量尺移动,从而指示杜瓦杯中液氮面的位置;

  ◆ 该液氮面量尺的安放位置贴近杜瓦杯口边沿,不影响液氮加注;

  ◆ 该液氮面量尺解决了液氮加注过程中看不清液氮面的问题。

  ◆ 该液氮面量尺提高了液氮面位置的一致性,减小了液氮面差异带来的测试误差,提高了测试精度;





  专利名称:比表面及孔径分析仪机箱

  专利号:ZL 2010 3 0177578.7

  保护点:

  ◆ 脱气系统与分析系统设置在同一台比表面及孔径分析仪上,脱气系统位于仪器的左边,分析系统位于仪器的右边,无需额外配备脱气 处理装置;

  ◆ 脱气系统上设置独立的温度控制装置。





  专利名称:静态法比表面及孔径分析仪的净化预处理装置

  专利号:ZL 2011 2 0136943.9

  保护点:

◆ 通过对样品管抽真空和惰性气体进气交替进行操作,实现了样品真空脱气和吹扫脱气的两种脱气方式的结合;

◆ 克服了真空脱气耗时长、吹扫脱气不彻底的缺陷;

◆ 提高了样品预处理效率和测试的准确性。






  专利名称:静态法比表面及孔径分析仪的饱和蒸气压测试装置

  专利号:ZL 2011 2 0136959.X

  保护点:

◆ 该饱和蒸汽压测试装置与气源连接,并浸入液氮中;

◆ 准确测试气体的饱和蒸汽压,提高了仪器测试孔径分布、比表面积等的准确性。
