泡压法膜孔径分析仪

Bubble Pressure Method Membrane Pore Size Analyzer

型号:BSD-PB(气液法)

产品概述:

孔径测试范围:0.012um~500um

增压范围:0~500PSI,调压精度±0.02PSI;

流量范围:0~1L/min,精度0.5ml/min;0-200L/min,精度0.1L/min;

测试原理 /  Test Principle Main Function




◆ 气液排驱(泡压法):给膜两侧施加压力差,克服膜孔道内的浸润液的表面张力,驱动浸润液通过孔道,依此获得膜类材料

的通孔孔喉的孔径数据,同时该方法也是ASTM薄膜测定的标准方法。

◆ 例:以某种膜材料为例,将膜用可与其浸润的液体充分润湿,由于表面张力的存在,浸润液将被束缚在膜的孔隙内;给膜的

一侧加以逐渐增大的气体压强,当气体压强达到大于某孔径内浸润液的表面张力产生的压强时,该孔径中的浸润液将被气体

推出;由于孔径越小,表面张力产生的压强越高,所以要推出其中的浸润液所需施加的气体压强也越高;同样,可知,孔径

最大的孔内的浸润液将首先会被推出,使气体透过,然后随着压力的升高,孔径由大到小,孔中的浸润液依次被推出,使气

体透过,直至全部的孔被打开,达到与干膜相同的透过率。







◆ 液液驱替法:将待测滤材采用与其完全浸润的浸润液浸润后,采用与该浸润液不相溶的液体作为驱替液,将浸润液驱替出通孔

孔道,可通过液体流量、压力数据,根据 Washburn 公式,获得该滤材的孔径数据。由于液液的界面张力远小于气液界面张力,

所以,相比气液驱替法(泡压法),液液驱替法可以测试更小孔径的滤材。

◆ 孔径和压力的关系如Washburn公式:
                  D=4γCosθ/p
    公式中:D=孔隙直径;γ=液体的表面张力 ;θ=接触角;p=压差
◆ 孔径分布的流量百分比:
                 f(D) = - d[Fw/Fd)x100]/dD
    公式中:Fw=湿样品流量;Fd=干样品流量


应用范围 /  Scope of application

滤膜、纤维膜、滤芯、电池隔膜、织物、无纺布、纸张、陶瓷、烧结金属、岩石、混凝土等材料的通孔的孔喉测试。

测试功能 /  Test function
    ◆ 泡点压力
    ◆ 湿膜流量-压力曲线(湿式曲线)
    ◆ 泡点孔径(最大孔径)
    ◆ 干膜流量-圧力曲线(干式曲线)
    ◆ 最小孔径
    ◆ 气体渗透率
    ◆ 平均孔径
    ◆ 气体通量
    ◆ 最可几孔径
    ◆ 完整性评价
    ◆ 孔径分布
    ◆ 纤维膜破裂压
    ◆ 液体渗透率(液液法功能)

    ◆ 液体通量(液液法功能)

仪器标准 /  Instrument Standard
GB/T 42269-2022
分离膜孔径测试方法 气体渗透法
GB/T 32361-2015
分离膜孔径测试方法 泡点和平均流量法
ASTM D6767-02
用毛管流测定土工织物开孔特征方法
ASTM F316-03
通过起泡点和平均流动孔试验描述膜过滤器的孔大小特征的试验方法
ASTM E1288-99
ASTM C-522
ASTM D-726
ASTM D-6539
测量气体透过样品的透过率
ASTME1294-89 (1999)
用自动液体孔率计检验薄膜过滤器的孔径特性的测试方法
BS 7591 -4 : 1993
材料的孔隙度和孔隙尺寸。第 4 部分-去水评定法
BS 3321-1986
织物的等效孔径测量方法(气泡压力试验)
BS EN240003: 1993
多孔性烧结金属材料.气泡试验孔隙尺寸的测定
HY/T 051-1999
中空纤维微孔滤膜测试方法(在膜技术标准汇编里面)
HY/T 064-2002
管式陶瓷微孔滤膜测试方法(在膜技术标准汇编里面)
HY/T20061-2002
中空纤维微滤膜组件
GB/T 14041.1-2007
液压传动滤芯结构完整性的验证和初始冒泡点的确定
GB/T 24219-2009
机织过滤布泡点孔径的测定
GB-T2679.14-1996
过滤纸和纸板最大孔径的测定
ISO 2942-2004
液压传动--滤芯--结构完整性检验和第一起泡点的测定
DIN ISO 4003-1990
渗透性烧结金属;用气泡试验测定孔径尺寸
DIN 58355-2-2005
膜式过滤器.第 2 部分:起泡点的检验
JISK 3832-1900
膜式滤器的起泡点试验方法
技术参数 /  Technical Parameter
    ◆ 孔径测试范围:标准型号:0.012um-500um,气液法)大孔型号:0.12um-500um,(气液法);5nm-50nm(液液法)
    ◆ 多样品池设计针对不同尺寸样品,特殊样品可单独设计;
    ◆ 具有全自动真空助润装置,可大大加速浸润时间,提高测试效率50%以上;
    ◆ 根据待测样品不同,多种浸润液体可选(专用浸润液BSD15.9或其他浸润液);
    ◆ 高精度双流量传感器,流量分段测量,量程互补,自动切换;
    ◆ 高精度双压力传感器,分段压力测试,程序自动判断,自动切换;
    ◆ 全不锈钢管路,金属硬密封,密封性好,耐压高,耐腐蚀;
    ◆ 详尽的仪器运行日志显示与记录,可精确到秒,全程实验记录可追溯
技术优势 /  Technical Advantages

数据报告 /  Data Report

BSD用户论文 /  BSD User Paper

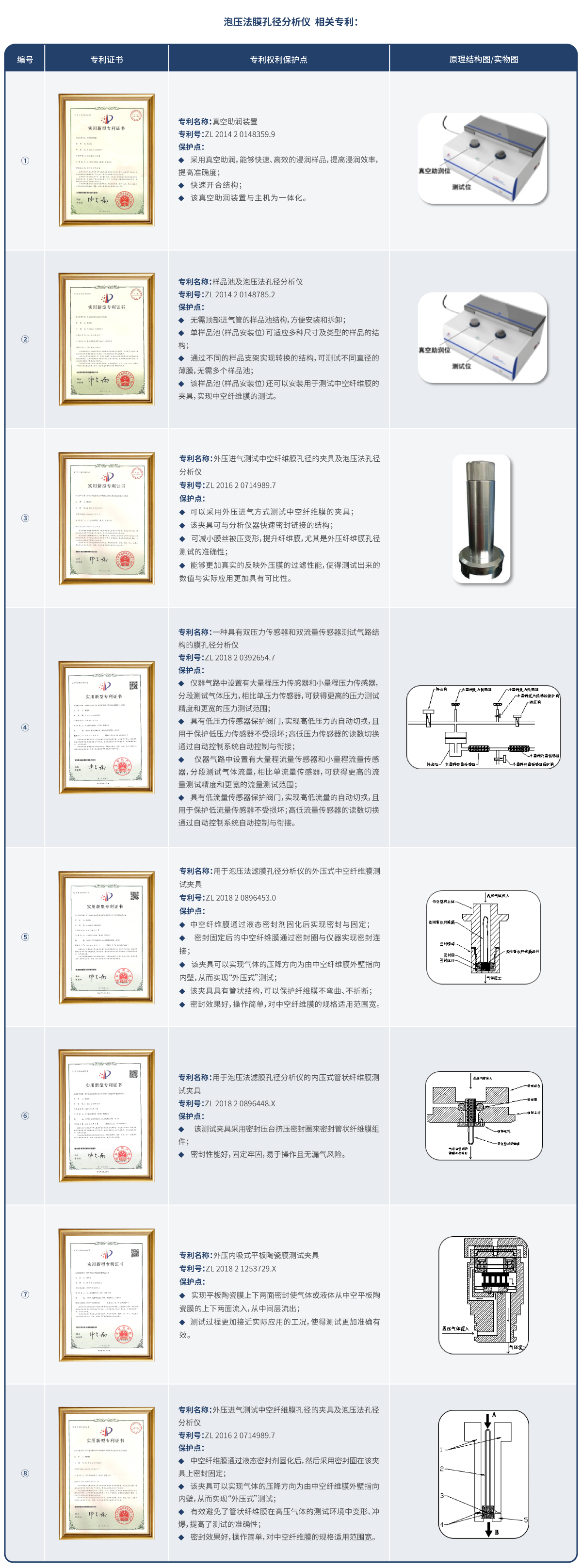

核心专利 /  Core Patent





  专利名称:具有真空助润装置的泡压法滤膜孔径分析仪

  专利号:ZL 2014 2 0148359.9

  保护点:

  ◆ 采用真空助润,能够快速、高效的浸润样品,提高浸润效率,提高准确度。

  ◆ 快速开合结构;

  ◆ 该真空助润装置与主机为一体化










  专利名称:具有可适应多种样品尺寸的样品池的泡压法滤膜孔径分析仪

  专利号:ZL 2014 2 0148785.2

  保护点:

  ◆ 无需顶部进气管的样品池结构,方便安装和拆卸。

  ◆ 单样品池(样品安装位)可适应多种尺寸及类型的样品的结构。

  ◆ 通过不同的样品支架实现转换的结构,可测试不同直径的薄膜,无需多个样品池;

  ◆ 该样品池(样品安装位)还可以安装用于测试中空纤维膜的夹具,实现中空纤维膜的测试;










  专利名称:外压进气测试中空纤维膜孔径的夹具及泡压法孔径分析仪

  专利号:ZL 2010 3 0177578.7

  保护点:

  ◆ 可以采用外压进气方式测试中空纤维膜的夹具;

  ◆ 该夹具可与分析仪器快速密封链接的结构;

  ◆ 可减小膜丝被压变形,提升纤维膜,尤其是外压纤维膜孔径测试的准确性;

  ◆ 能够更加真实的反映外压膜的过滤性能,使得测试出来的数值与实际应用更加具有可比性;










  专利名称:一种具有双压力传感器和双流量传感器测试气路结构的膜孔径分析仪

  专利号:ZL 2018 2 0392654.7

  保护点:

  ◆ 仪器气路中设置有大量程压力传感器和小量程压力传感器,分段测试气体压力,相比单压力传感器,可获得更高的压力测试精度和更宽的压力测试范围;

  ◆ 具有低压力传感器保护阀门,实现高低压力的自动切换,且用于保护低压力传感器不受损坏;高低压力传感器的读数切换通过自动控制系统自动控制与衔接;

  ◆ 仪器气路中设置有大量程流量传感器和小量程流量传感器,分段测试气体流量,相比单流量传感器,可获得更高的流量测试精度和更宽的流量测试范围;

  ◆ 具有低流量传感器保护阀门,实现高低流量的自动切换,且用于保护低流量传感器不受损坏;高低流量传感器的读数切换通过自动控制系统自动控制与衔接。

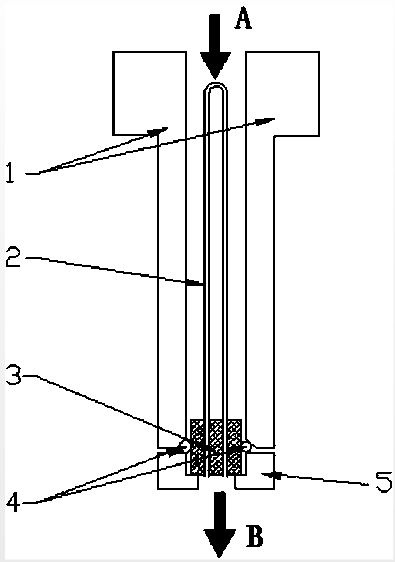

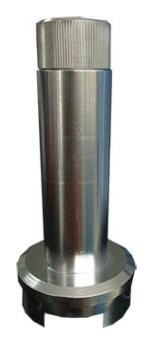

  专利名称:外压式中空纤维膜测试夹具

  专利号:ZL 2018 2 0896453.0

  保护点:

  ◆ 中空纤维膜通过液态密封剂固化后实现密封与固定;

  ◆ 密封固定后的中空纤维膜通过密封圈与仪器实现密封连接;

  ◆ 该夹具可以实现气体的压降方向为由中空纤维膜外壁指向内壁,从而实现“外压式”测试;

  ◆ 该夹具具有管状结构,可以保护纤维膜不弯曲、不折断;

  ◆ 密封效果好,操作简单,对中空纤维膜的规格适用范围宽。













​ 专利名称:内压式管状纤维膜测试夹具

  专利号:ZL 2018 2 0896448.X

  保护点:

  ◆ 该测试夹具采用密封压台挤压密封圈来密封管状纤维膜组件;

  ◆ 密封性能好,固定牢固,易于操作且无漏气风险。












  专利名称:外压内吸式平板陶瓷膜测试夹具

  专利号:ZL 2018 2 1253729.X

  保护点:

  ◆ 实现平板陶瓷膜上下两面密封使气体或液体从中空平板陶瓷膜的上下两面流入,从中间层流出;

  ◆ 测试过程更加接近实际应用的工况,使得测试更加准确有效。











  专利名称:外压进气测试中空纤维膜孔径的夹具及泡压法孔径分析仪

  专利号:ZL 2016 2 0714989.7

  保护点:

  ◆ 中空纤维膜通过液态密封剂固化后,然后采用密封圈在该夹具上密封固定;

  ◆ 该夹具可以实现气体的压降方向为由中空纤维膜外壁指向内壁,从而实现“外压式”测试;

  ◆ 有效避免了管状纤维膜在高压气体的测试环境中变形、冲爆,提高了测试的准确性;

  ◆ 密封效果好,操作简单,对中空纤维膜的规格适用范围宽。






专利名称:采用液液驱替技术测试滤膜孔径的装置
专利号:ZL 2020 2 0234612.8
◆ 自动控制系统与自动可调气体稳压阀、天平电路连接,自动控制系统控制自动可调气体稳压阀进气使滤膜上端和下端都充满驱替液,且滤膜两侧的驱替液处于同一水平面,使气体不断将额外的驱替液压入滤膜上端,使滤膜上端压力增加;
◆ 引流针放置在烧杯内,其针尖部位固定设置在样品池排液口正下方2mm的位置处,且引流针与样品池排液口不接触;
◆ 采用滤膜两侧填充驱替液的方法有效提高滤膜孔径及孔径分布测试的准确性,同时驱替液扩展腔的增加为大孔径滤膜液体通量测试提供了极大的便捷性。






专利名称:气液驱替测试滤膜孔径的分析仪

专利号:ZL 2020 2 0230549.0
◆ 自动控制系统与自动可调稳压阀电路连接,给自动可调稳压阀发出指令控制其出口压力阶梯上升,随着滤膜前端腔体内的压力增大,滤膜孔内的浸润液被排出,气体由滤膜的孔中流出;
◆ 低压力传感器通过低压力传感器保护阀与滤膜前端的腔体连接;低压力传感器保护阀的进气口与滤膜前端的腔体连接,其出气口与低压力传感器连接,高压力传感器与滤膜前端腔体气路连接,低流量传感器通过低流量传感器保护阀与滤膜后端的腔体连接,低流量传感器保护阀的进气口与滤膜后端的腔体连接,其出气口与所述低流量传感器连接,所述高流量传感器与滤膜后端腔体气路连接;

◆ 本气液驱替测试滤膜孔径分析仪可以准确控制滤膜前端压力即使滤膜前端腔体有轻微漏气也不会影响滤膜孔径测试的准确性;同时,通过高压力传感器和低压力传感器以及高流量传感器和低流量传感器的配合使用使得测试结果更加准确。






专利名称:具有液体密封泄压保护装置的滤膜孔径分析仪
专利号:ZL 2020 2 0225878.6
◆ 所述样品池中在所述滤膜安装位的下部腔体的底端和侧面设置有开孔,底端开孔的导气管路伸入液体密封泄压盛液杯内的液体中,口部被液体密封;样品池滤膜安装位下部腔体的侧面开孔的气管路与流量传感器的进气口连接;
◆ 液体密封泄压保护结构可以有效防止在滤膜孔径测试过程中由于气压过高滤膜破裂后瞬时释放的大量气体将流量传感器等仪器器件损坏。






典型客户 /  Typical customers
