高性能气体吸附及微孔分析仪

Advanced Gas Adsorption and Micropore Analyzer

型号:BSD-660M全自动高通量

产品概述:

◆ 比表面积及介孔,微孔,超微孔分析

◆ 非腐蚀性气体吸脱附等温线测试

◆ 高通量分析:最多同时分析12个样品

◆ 真正全自动:脱气→测试,全自动切换,无需人为干预

主要功能   Main Function


◆ 全功能:比表面积,介孔,微孔,超微孔分析;

◆ 高通量:分析位数量3/6/9/12可选;

◆ 全自动:脱气→测试,全自动切换;

◆ 高配置:选配双站双分子泵组,分子泵脱气;

◆ 防污染:微孔样品“压控升温”防污染脱气;

◆ 零氦污染:先氦气测温区,后自动脱气;

◆ 自动循环:材料循环吸附性能自动评价;

◆ 常规气体吸附:如N2,O2,Ar,CO,CO2

◆ 可燃气体吸附:如H2,CH4,C2H6等烷烃炔烃;


选配功能   Optional Function

+恒温水浴

实现-10-80℃任意温度下非腐蚀性气体吸附;

+液氮面恒定装置LNT

实现90K~273K任意温度下的非腐蚀性气体吸附测试;


技术参数   Technical Parameter


◆ 宽测试范围:比表面积0.0005㎡/g以上,孔径0.35-500nm;

◆ 测试效率:多点BET(不含脱气过程),标准模式12个样品/60min;极速测试模式12个样品/15min;

◆ 高测试精度:比表面积、孔径、孔体积、吸附量,定量误差<0.5%RSD(以标准样品BET值计);

◆ 分子泵脱气:标配原位真空分子泵脱气,相比油泵脱气,真空度提高2-3个数量级;

◆ 智能脱气完成判断:支持软件自动判断,根据压力变化自动判断脱气效果;

◆ 防飞扬脱气:压控升温+压控抽真空,双管齐下,完全解决脱气过程中样品飞扬的现象;

◆ 真空度:真空度可达10-8Pa;

◆ 高可靠性:国际化供应商体系,核心部件均采用原装;

◆ 压力传感器:分段测试,0-1000torr,0-10torr,0-1torr(可选),0-0.1torr(可选),微孔段分压P/P0可达到1×10-8;


特征结构   Characteristic Structure

技术优势   (相比进口仪器)


◆ 高通量高效率

最多一次支持12个样品的分析;

◆ 真正全自动化

国际首创的脱气炉与杜瓦杯自动切换,无需人工转移样品管或脱气炉;

专利名称:加热炉与恒温浴杯位置自动切换的全自动物理吸附仪专利号:ZL202020232044.8;

◆ 时间利用率高

解决了常规仪器下班后脱气完成后,无法开始进入测试的时间浪费,让下班装样,上班看数据成为现实;

◆ 彻底消除“氦污染”

氦气测试死体积→真空加热脱气→吸附测试在国际范围内率先解决微孔分析的氦污染难题,提高测试准确度;

◆ 防飞扬脱气

支持“压控升温”+“压控抽真空”,根据压力变化自动调节程序升温和抽真空速率,防止样品飞扬;

专利名称:具有程序控压防飞扬脱气系统的物理吸附仪 专利号:ZL202020230457.2;

◆ 支持自动循环测试

自动脱气+测试循环测试,用于评价材料吸附性能稳定性和吸附性能寿命评价;

“压控升温”样品孔道保护技术(符合国际标准ISO 9277:2022)
  即由气体压力控制下的程序升温技术,根据压力变化自动启停程序升温,防止样品放气过快,从而防止样品因快速放气而造成样品孔道被破坏;(该现象对微孔样品较为常见。一旦造成样品孔道破坏,难以被发现,是微孔样品测试结果不稳定的重要因素来源之一);
  专利名称:具有程序控压防飞扬脱气系统的物理吸附仪    专利号:ZL202020230457.2




“温区自动恒定”专利技术
  曲线表明,三种方式温区恒定效果24小时“吸附腔等效体积”的变化率分别为:BSD温区伺服自动恒定:0.10%,等温夹:0.25%,液位传感器:0.55%

    专利名称:具有温区自动恒定结构的物理吸附仪  专利号:ZL2018 2 0401132.9




◆ 便捷安装密封

单分析站6支样品管一次性密封技术,无需单支逐个密封, 无与伦比的效率体验;

专利名称:一种具有密集式多样品管共密封试管夹套的物理吸附仪 专 利号:ZL 2019 2 1078195.6;

◆ 气路系统全恒温

仪器内部气路系统全恒温至40℃,精度优于±0.01℃;

◆ 上移门

人性化轻松开合,节约实验室空间;

专利名称:具有上下开合式防护罩的物理吸附仪 专利号:ZL202022203243.9;

◆ 电动涡轮液氮泵

人性化液氮添加,无极调速,随意移动,安全且便捷,液氮无污染;

专利名称:一种叶轮结构(非气压式)的电动液氮泵 专利号:ZL 2017 2 0864873.6;

 开放式数据接口

软件可以与Lims联用,上传测试结果至Lims;


对比测试   Comparative Testing


数据报告   Data Report

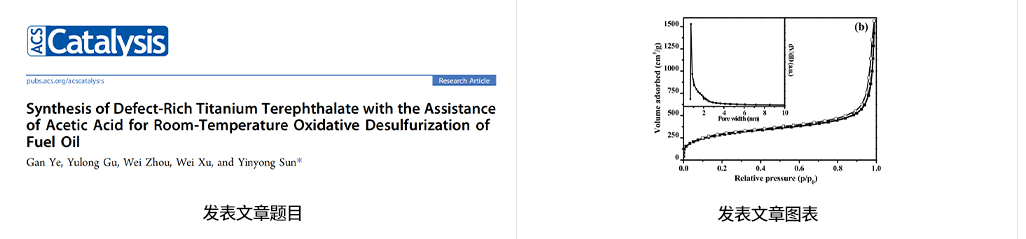

用户论文   BSD User Paper
































核心专利   Core Patent



专利名称:一种具有密集式多样品管共密封试管夹套的物理吸附仪

专利号:ZL 2019 2 1078195.6

保护点:

◆ 多支样品管共用一个密封螺母的结构,实现了多支样品管一次性同时密封。(提高了物理吸附仪样品管的安装便捷性)

◆ 多支样品管共用一个密封螺母的结构,提高了同一杜瓦杯内的样品管的安装密度和数量。(提高了物理吸附仪的测试效率)

◆ 多支样品管共用一个密封螺母的结构,每支样品管的拆装通过插拔方式完成,无需拆装密封螺母;

◆ 多支样品管共用一个密封螺母的结构,相比每支样品管独立的密封螺母,对空间需求更小,节约了操作空间;

◆ 多支样品管共用一个密封螺母的结构,相比每支样品管独立的密封螺母,对杜瓦杯口内径要求更小,提高了杜瓦杯的保温性,从而提高了可支持的时长,有利于微孔分析;





专利名称 加热炉与恒温浴杯位置自动切换的全自动物理吸附仪

专利号ZL 2020 2 0232044.8

保护点:

◆ 样品管脱气加热炉和恒温浴杯固定在可旋转的杯托上,杯托旋转可实现加热炉与恒温浴杯的位置的切换;该位置的切换由软件自动控制,无需人工参与;

◆ 可旋转的杯托固定在自动升降机械上,加热炉和恒温浴杯可随杯托一起实现上升和下降,该上升和下降过程由软件自动控制,无需人工参与;

◆ 整个测试过程的主要步骤为:首先是旋转杯托自动使脱气炉处于样品管正下方,机械升降带动脱气炉自动上升为样品管加热脱气;脱气过程完成后,脱气炉机械升降带动脱气炉自动下降到最底端,然后旋转杯托自动进行旋转,切换杜瓦杯与脱气炉的位置,使杜瓦杯处于样品管的正下方,机械升降带动杜瓦杯自动上升,使样品管浸入杜瓦杯恒温浴中,进行测试过程;

◆ 上述测试过程,脱气炉机械升降和杜瓦杯机械升降的上升和下降实现了脱气活化预处理过程与吸附分析测试过程的全自动转换和衔接;

◆ 减少人员成本,避免了不同人员操作的差异带来的测试结果的误差;

◆ 同时避免了样品与空气接触的可能性,提高实验数据的准确性。




专利名称:全自动物理吸附仪

专利号:ZL 2019 2 2126601.8

保护点:

◆ 样品管加热炉固定设置在加热炉机械升降上,加热炉机械升降的上升和下降带动加热炉上升和下降,该过程由软件自动控制无需人工参与;

◆ 液氮杯固定设置在液氮杯机械升降上,液氮杯机械升降的上升和下降带动液氮杯上升和下降,该过程由软件自动控制无需人工参与;

◆ 液氮杯盖通过连接软链与机箱连接,液氮杯机械升降带动液氮杯上升的过程中,连接软链拉动液氮杯盖脱离液氮杯,从而实现的液氮杯盖与液氮杯的自动分离;

◆ 在整个测试过程中,加热炉机械升降带动加热炉上升为样品管加热活化,活化完成后加热炉机械升降带动加热炉下降到最底端,然后液氮杯机械升降带动液氮杯上升使样品管浸入液氮中进行测试;

◆ 上述测试过程,加热炉机械升降和液氮杯机械升降的上升和下降实现了脱气活化预处理过程与分析测试过程的全自动转换和衔接;

◆ 减少人员成本,避免了不同人员操作的差异带来的测试结果的误差;

◆ 同时避免了样品与空气接触的可能性,提高实验数据的准确性。




专利名称:具有程序控压防飞扬脱气系统的物理吸附仪

专利号:ZL 2020 2 0230457.2

保护点:

◆ 自动控制系统与真空泵、比例阀、压力传感器、加热炉、电动升降电路连接,自动控制系统控制以上器件自动开启或关闭;

◆ 样品管中的样品在真空脱气过程中,加热炉为样品加热从而加速样品表面的杂质气体脱除,同时真空泵将从样品表面脱除的气体抽走;

◆ 脱气过程中压力传感器实时监测基准腔内压力变化,当基准腔内压力急剧增加,说明从样品表面脱除的气体量较大,粉末样品有有被吹飞的风险,此时自动控制系统控制比例阀开度减小或关闭使气体流量减小,同时控制电动升降下降使加热炉脱离样品管,使样品温度降低从而减小从样品表面脱除的气体量;

◆ 以上过程由自动控制系统自动控制,有效防止粉末样品飞扬进入仪器内部污染管路。




专利名称:物理吸附仪样品管的防污染过滤装置

专利号:ZL 2020 2 0233722.2

保护点:

◆ 静态容量法物理吸附仪样品管口塞入柔性过滤塞,防止抽真空时样品飞扬出样品管污染仪器;

◆ 柔性过滤塞为柔性多孔有机过滤材料,该材料孔隙率高、通量大,外观呈圆柱状且外径略大于样品管内径,依靠柔性过滤塞的弹性与样品管内部之间实现防尘密封;

◆ 试管夹套中的过滤层和样品管内部的柔性过滤塞组合使用,可以有效避免粉体样品飞扬污染物理吸附仪管路,且对样品管的气体通量的影响小。





专利名称:具有上下开合式防护罩的物理吸附仪

专利号:ZL 2020 2 2203243.9

保护点:

◆ 防护罩固定安装在上下开合支架上,而上下开合支架固定安装在物理吸附以上;

◆ 当需要进行安装或拆卸样品管、取放液氮杯时将上下开合的防护罩拉起,操作完成后再将上下开合的防护罩放下;

◆ 合理利用了仪器顶部的空间,即解决了悬挂式防护罩的开合不方便和拆下的防护罩不方便安放的问题,又解决了开合式防护罩打开后影响实验室人员活动空间和对实验室空间要求高的问题。




专利名称: 一种物理吸附仪防污染型小自由空间样品管

专利号:ZL 2022 2 0298380.1

保护点:

◆ 样品管是由样品管装样腔体和样品管管颈构成,样品管管颈下端的内径小于填充棒的外径,样品管管颈其他部位的内径要大于填充棒的外径;

◆ 填充棒置于样品管管颈内部,防污染滤芯安装于样品管管颈顶部的端口,样品管可以同时安装填充棒和防污染滤芯,填充棒被样品管颈下端缩小部位挡住而不会插入样品管装样腔体内;

◆ 填充棒减小了样品管的死体积,防污染滤芯防止了粉末样品进入仪器内部管路导致管路污染,且防污染滤芯的污染状态易观察和易拆卸更换。
