超高压气体吸附仪
Ultra High Pressure Gas Sorption Analyzer
型号:BSD-PHU
超高压+全油浴配置,0-50MPa、0-69MPa可选,温度范围-10℃~140℃,分析位数量1/2个可选。
“全油浴”指阀门、管路、压力传感器样品池等全部气路系统浸入油浴恒温,使恒温精度相比空气浴恒温提高一个数量级,特别适用于50MPa以上页岩煤岩的“高压力、高温度、低吸附量”吸附特性评价。
◆ 样品置入样品管中后,首先会充入标定用的惰性气体(如氦气)来标定样品所占的体积以及样品管剩余的自由空间体积(死体积),随后将一定量的吸附质气体充至样品管当中(投气),当吸附平衡后软件会自动记录下此时压力值下的吸附量。然后自动重复此操作,直到达到预期的最大压力值。我们对吸附量对应的压力值作图,就得到了吸附等温线。
◆ 对于一些样品来说,不同温度下的吸附量是截然不同的,这时我们可以根据用户的实际需求测试样品在不同温度下吸附的气体量的变化。◆ 对于这一切复杂的操作来说,贝士德BSD-PH系列高温高压气体吸附仪已经完全实现了全自动进行,并且进行自动进行复杂的数据模型处理,给出样品的对吸附质的高温高压吸附性能评价!
BSD-PH 全自动高温高压气体吸附仪
High Pressure Gas Sorption Analyzer标准配置,0-20MPa,1/2/4个分析位可选。
适用于页岩气、煤层气、高压吸附储氢的高压吸附研究,为国际范围内测试压力最高的全自动气体吸附仪。
BSD-PHE 高压气体吸附及恒压吸附速率仪
High Pressure And Equal Pressure Sorption Analyzer可选配:气体报警通风联动系统;TPD 程序升温脱附速率测试;
选配: 低压真空恒压放氢模块: TPD 程序升温放氢压力范围:0.01bar~大气压,针对储氢材料,具有低压真空下的程序升温恒压放氢模块,不受样品量及放氢量的限制;
对于整块的岩心、煤芯施加轴向和径向的力,模拟地层应力环境,评价岩芯煤芯在高应力下的吸附性能,大幅提高储量评估精度。

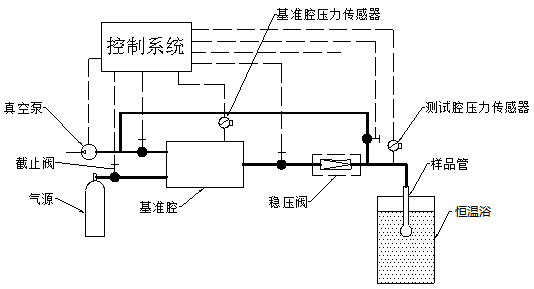

专利名称:容量法等压吸附速率分析仪
专利号:ZL 2019 2 1740137.5 保护点: ◆ 吸附腔与基准腔之间设置稳压装置,在吸附过程中基准腔的气体自动连续向吸附腔补充,保证了在吸附剂样品吸附测试过程中,测试腔的压力的恒定; ◆ 解决了传统静态容量法在测试时吸附腔压力持续降低,而无法测试等压吸附速率的问题; ◆ 可以获取吸附剂样品在等压条件下的吸附量及吸附速率,有助于研究吸附剂样品在恒定压力条件下的吸附动力学特性。
|

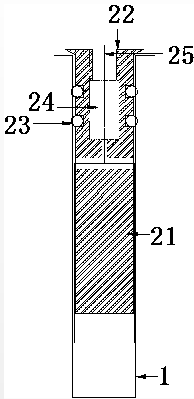

专利名称:带过滤功能的填充棒及高温高压气体吸附仪
专利号:ZL 2016 2 1252702.X 保护点: ◆ 该带过滤功能的填充棒内部设置过滤层,样品管抽真空过程中,气体先经过过滤层,然后进入仪器内部管路; ◆ 减小样品管死体积的同时避免样品抽飞污染仪器管路; ◆ 相比一次性阻隔式防污染垫片,该带过滤功能的填充棒可重复使用,且安装简单、结构可靠。
|

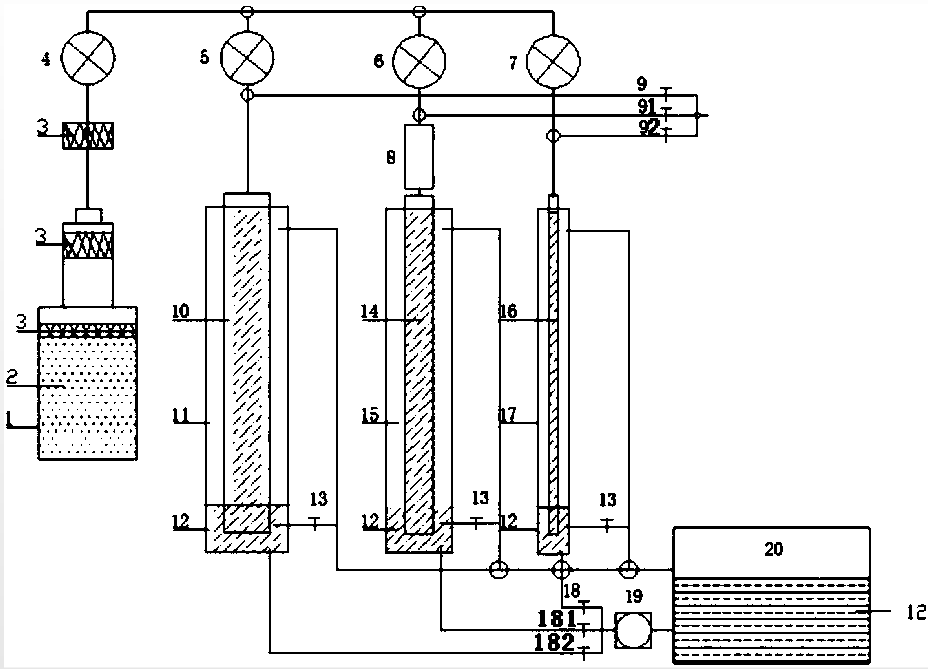

专利名称:具有常压解吸附功能的高温高压气体吸附仪
专利号:ZL 2016 2 1252704.9 保护点: ◆ 该具有常压解吸功能的高温高压气体吸附仪,对解吸气体分三个阶段采用三种装置进行,分别为游离气集气桶、解吸气流量传感器与解吸气集气桶、尾气集气桶构成; ◆ 解吸气的流量采用质量流量计和集气桶联合定量,提升了测试的准确度和数据的可靠性; ◆ 游离气集气桶采用排液法集气方式,实现瞬时大流量、高变化速率的冲击性气体的准确收集。 ◆ 尾气集气桶采用排液法集气方式,实现瞬时微流量、长时间的微小流量气体的准确收集。 ◆ 游离气、解吸气、尾气三者之间的转换采用系统自动控制; ◆ 软件数据处理功能,包括:实时绘制等温吸附曲线和常压解吸动力学曲线以及时间与常压解吸速度、常压解吸量曲线,计算吸附常数,记录常压解吸初速度和常压解吸终值。
|
专利名称:一种维持液氮面恒定的液氮自动加注装置
专利号:ZL 2018 2 0487469.6 保护点: ◆ 通过传感器采集液面位置,反馈给机械液氮泵,进行液氮量的补充加注,从而实现杜瓦杯中液氮面恒定; ◆ 液氮加注速度快,液面控制精准且无过冲现象,无结冰堵塞管路的缺陷; ◆ 通过液氮自动补充加注的方式,相比传统的方式如杜瓦杯位移、温区变化量测试、液位传感器等,从根本上实现了液氮面恒定,从而确保了温区恒定,提高物理吸附仪的测试精度; ◆ 液氮自动加注装置,让物理吸附仪的液氮使用时间大幅延长,可支持平衡缓慢的微孔分析。
专利名称:具有真空隔热层的脱气加热炉 专利号:ZL 2014 2 0148362.0 保护点:
◆ 采用真空隔热层作为加热炉的保温结构;
◆ 采用真空隔热层加高温隔热棉的组合隔热方式,相对普通保温棉隔热或空气隔热效果得到明显改善,减小热量损失,降低对附近部件温度影响;防烫,安全;
专利名称:具有防氢脆功能的双层高压氢气样品池 专利号:ZL 2023 2 2507652.1 保护点:
◆ 具有双层结构,内层为氢气接触密封层,内层的腔体内放置储氢样品,内层腔体内充入高压氢气测试储氢材料的储氢能力;外层为高强度的承压层,起到承压作用;
◆ 外层结构上带有导气孔,可防止氢气透过内层在内层和外层之间的空隙聚集。
专利名称:静态容量法多组分竞争性吸附分析仪 专利号:ZL 2020 2 0367383.7
保护点:
◆ 气体循环泵的进气口通过导气管路与基准腔连接,气体循环泵的出气口通过导气管路分别与浓度检测器和样品管底部连接,气体循环泵使测试过程中气体处于循环流动状态,防止气体分层;
◆ 第三电磁阀设置在气体循环泵出气口与样品管连接的导气管路上,第四电磁阀设置在气体循环泵出气口与浓度检测器连接的导气管路上,当关闭第三电磁阀打开第四电磁阀循环气体进入浓度检测器对气体浓度进行检测;
◆ 真空泵通过导气管路与基准腔连接,第五电磁阀固定设置在真空泵与基准腔连接的导气管路上,打开第五电磁阀和真空泵可以给基准腔抽真空,压力传感器固定设置在所述基准腔上,用于检测基准腔内压力;
◆ 气体循环泵具有承受高压气体的能力,能够在高压气体的工况下工作;
◆ 通过气体循环泵使吸附质气体循环流动,消除了多组份吸附质气体分层现象,有效解决了多组分混合气体分层现象对吸附测定的影响;利用浓度检测器准确检测多组分气体的浓度,从而得到各组分被吸附的气体量,从而实现多组分气体吸附质的竞争性吸附、协同效应等吸附性能的研究。 |
液氮温度下的高压氢气吸附
(专利名称:一种维持液氮面恒定的液氮自动加注装置 专利号:ZL2018204874696)
全球知名储氢材料厂商-韩国WONIL T&L公司
安装现场
超高压气体吸附仪
Ultra High Pressure Gas Sorption Analyzer
型号:BSD-PHU
分类:高温高压气体吸附
超高压+全油浴配置,0-50MPa、0-69MPa可选,温度范围-10℃~140℃,分析位数量1/2个可选。
“全油浴”指阀门、管路、压力传感器样品池等全部气路系统浸入油浴恒温,使恒温精度相比空气浴恒温提高一个数量级,特别适用于50MPa以上页岩煤岩的“高压力、高温度、低吸附量”吸附特性评价。
测试原理
◆ 样品置入样品管中后,首先会充入标定用的惰性气体(如氦气)来标定样品所占的体积以及样品管剩余的自由空间体积(死体积),随后将一定量的吸附质气体充至样品管当中(投气),当吸附平衡后软件会自动记录下此时压力值下的吸附量。然后自动重复此操作,直到达到预期的最大压力值。我们对吸附量对应的压力值作图,就得到了吸附等温线。
◆ 对于一些样品来说,不同温度下的吸附量是截然不同的,这时我们可以根据用户的实际需求测试样品在不同温度下吸附的气体量的变化。◆ 对于这一切复杂的操作来说,贝士德BSD-PH系列高温高压气体吸附仪已经完全实现了全自动进行,并且进行自动进行复杂的数据模型处理,给出样品的对吸附质的高温高压吸附性能评价!
主要功能
相关型号/名称
BSD-PH 全自动高温高压气体吸附仪
High Pressure Gas Sorption Analyzer标准配置,0-20MPa,1/2/4个分析位可选。
适用于页岩气、煤层气、高压吸附储氢的高压吸附研究,为国际范围内测试压力最高的全自动气体吸附仪。
BSD-PHE 高压气体吸附及恒压吸附速率仪
High Pressure And Equal Pressure Sorption Analyzer可选配:气体报警通风联动系统;TPD 程序升温脱附速率测试;
选配: 低压真空恒压放氢模块: TPD 程序升温放氢压力范围:0.01bar~大气压,针对储氢材料,具有低压真空下的程序升温恒压放氢模块,不受样品量及放氢量的限制;
对于整块的岩心、煤芯施加轴向和径向的力,模拟地层应力环境,评价岩芯煤芯在高应力下的吸附性能,大幅提高储量评估精度。
主要参数
测试报告

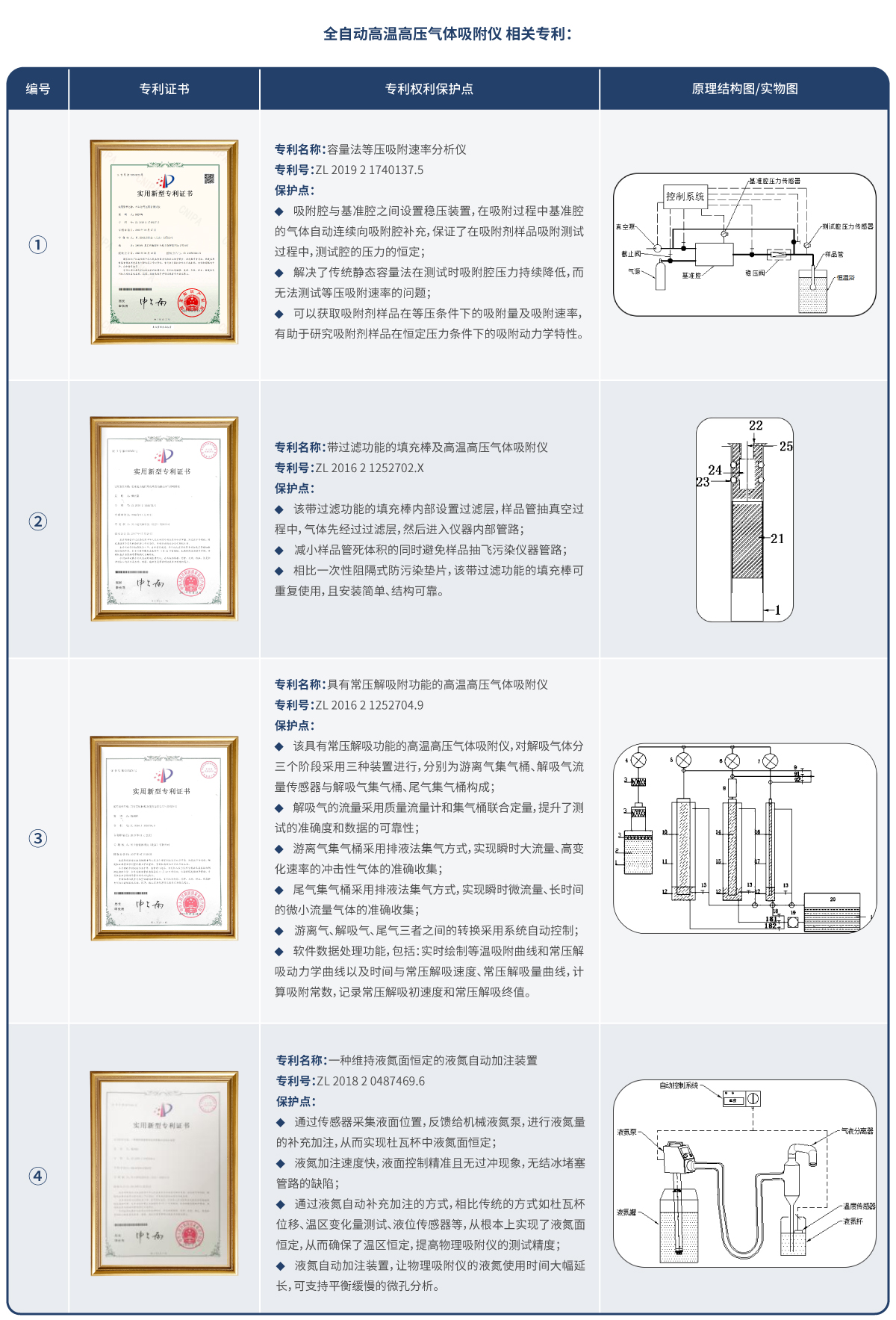

获得专利
专利名称:容量法等压吸附速率分析仪
专利号:ZL 2019 2 1740137.5 保护点: ◆ 吸附腔与基准腔之间设置稳压装置,在吸附过程中基准腔的气体自动连续向吸附腔补充,保证了在吸附剂样品吸附测试过程中,测试腔的压力的恒定; ◆ 解决了传统静态容量法在测试时吸附腔压力持续降低,而无法测试等压吸附速率的问题; ◆ 可以获取吸附剂样品在等压条件下的吸附量及吸附速率,有助于研究吸附剂样品在恒定压力条件下的吸附动力学特性。
|
专利名称:带过滤功能的填充棒及高温高压气体吸附仪
专利号:ZL 2016 2 1252702.X 保护点: ◆ 该带过滤功能的填充棒内部设置过滤层,样品管抽真空过程中,气体先经过过滤层,然后进入仪器内部管路; ◆ 减小样品管死体积的同时避免样品抽飞污染仪器管路; ◆ 相比一次性阻隔式防污染垫片,该带过滤功能的填充棒可重复使用,且安装简单、结构可靠。
|
专利名称:具有常压解吸附功能的高温高压气体吸附仪
专利号:ZL 2016 2 1252704.9 保护点: ◆ 该具有常压解吸功能的高温高压气体吸附仪,对解吸气体分三个阶段采用三种装置进行,分别为游离气集气桶、解吸气流量传感器与解吸气集气桶、尾气集气桶构成; ◆ 解吸气的流量采用质量流量计和集气桶联合定量,提升了测试的准确度和数据的可靠性; ◆ 游离气集气桶采用排液法集气方式,实现瞬时大流量、高变化速率的冲击性气体的准确收集。 ◆ 尾气集气桶采用排液法集气方式,实现瞬时微流量、长时间的微小流量气体的准确收集。 ◆ 游离气、解吸气、尾气三者之间的转换采用系统自动控制; ◆ 软件数据处理功能,包括:实时绘制等温吸附曲线和常压解吸动力学曲线以及时间与常压解吸速度、常压解吸量曲线,计算吸附常数,记录常压解吸初速度和常压解吸终值。
|
专利名称:一种维持液氮面恒定的液氮自动加注装置
专利号:ZL 2018 2 0487469.6 保护点: ◆ 通过传感器采集液面位置,反馈给机械液氮泵,进行液氮量的补充加注,从而实现杜瓦杯中液氮面恒定; ◆ 液氮加注速度快,液面控制精准且无过冲现象,无结冰堵塞管路的缺陷; ◆ 通过液氮自动补充加注的方式,相比传统的方式如杜瓦杯位移、温区变化量测试、液位传感器等,从根本上实现了液氮面恒定,从而确保了温区恒定,提高物理吸附仪的测试精度; ◆ 液氮自动加注装置,让物理吸附仪的液氮使用时间大幅延长,可支持平衡缓慢的微孔分析。
专利名称:具有真空隔热层的脱气加热炉 专利号:ZL 2014 2 0148362.0 保护点:
◆ 采用真空隔热层作为加热炉的保温结构;
◆ 采用真空隔热层加高温隔热棉的组合隔热方式,相对普通保温棉隔热或空气隔热效果得到明显改善,减小热量损失,降低对附近部件温度影响;防烫,安全;
专利名称:具有防氢脆功能的双层高压氢气样品池 专利号:ZL 2023 2 2507652.1 保护点:
◆ 具有双层结构,内层为氢气接触密封层,内层的腔体内放置储氢样品,内层腔体内充入高压氢气测试储氢材料的储氢能力;外层为高强度的承压层,起到承压作用;
◆ 外层结构上带有导气孔,可防止氢气透过内层在内层和外层之间的空隙聚集。
专利名称:静态容量法多组分竞争性吸附分析仪 专利号:ZL 2020 2 0367383.7
保护点:
◆ 气体循环泵的进气口通过导气管路与基准腔连接,气体循环泵的出气口通过导气管路分别与浓度检测器和样品管底部连接,气体循环泵使测试过程中气体处于循环流动状态,防止气体分层;
◆ 第三电磁阀设置在气体循环泵出气口与样品管连接的导气管路上,第四电磁阀设置在气体循环泵出气口与浓度检测器连接的导气管路上,当关闭第三电磁阀打开第四电磁阀循环气体进入浓度检测器对气体浓度进行检测;
◆ 真空泵通过导气管路与基准腔连接,第五电磁阀固定设置在真空泵与基准腔连接的导气管路上,打开第五电磁阀和真空泵可以给基准腔抽真空,压力传感器固定设置在所述基准腔上,用于检测基准腔内压力;
◆ 气体循环泵具有承受高压气体的能力,能够在高压气体的工况下工作;
◆ 通过气体循环泵使吸附质气体循环流动,消除了多组份吸附质气体分层现象,有效解决了多组分混合气体分层现象对吸附测定的影响;利用浓度检测器准确检测多组分气体的浓度,从而得到各组分被吸附的气体量,从而实现多组分气体吸附质的竞争性吸附、协同效应等吸附性能的研究。 |
液氮温度下的高压氢气吸附
(专利名称:一种维持液氮面恒定的液氮自动加注装置 专利号:ZL2018204874696)
典型用户
全球知名储氢材料厂商-韩国WONIL T&L公司
安装现场
