贝士德 | 吸附小课堂 P0管有哪些形式?

贝士德 | 吸附小课堂 P0管有哪些形式?

发布日期:2023-10-09 来源:贝士德仪器 点击量:918


→ 什么是P0管?

P0管是比表面积及孔径分析仪的配件之一;比表面积及孔径分析仪,通过液氮温度下的氮气吸附,或液氩温度下的氩气吸附,测试多孔材料比表面积及孔径分布时,需测试出当前温度下气体的饱和蒸气压P0。而测试P0则需要用到P0管。


→ P0管都有哪些形式?各有什么优缺点呢?

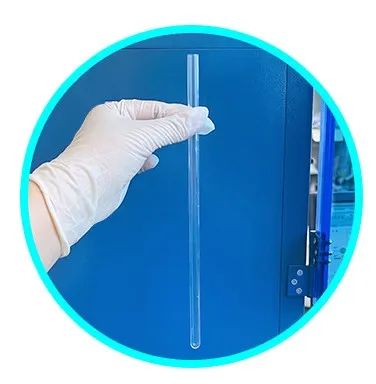

当前国内外的比表面积及孔径分析仪的P0管,分为玻璃材质不锈钢材质两种。显然,玻璃材质的P0管,相比不锈钢材质,存在易碎的缺陷。


那么,为什么现在还有不少的国内外比表面积及孔径分析仪,采用玻璃材质的P0管呢?

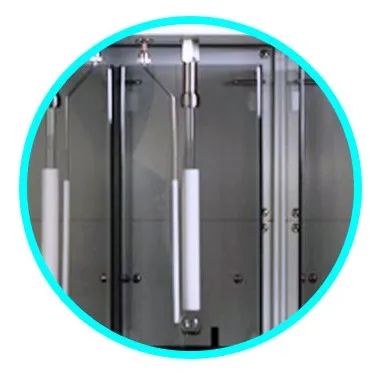

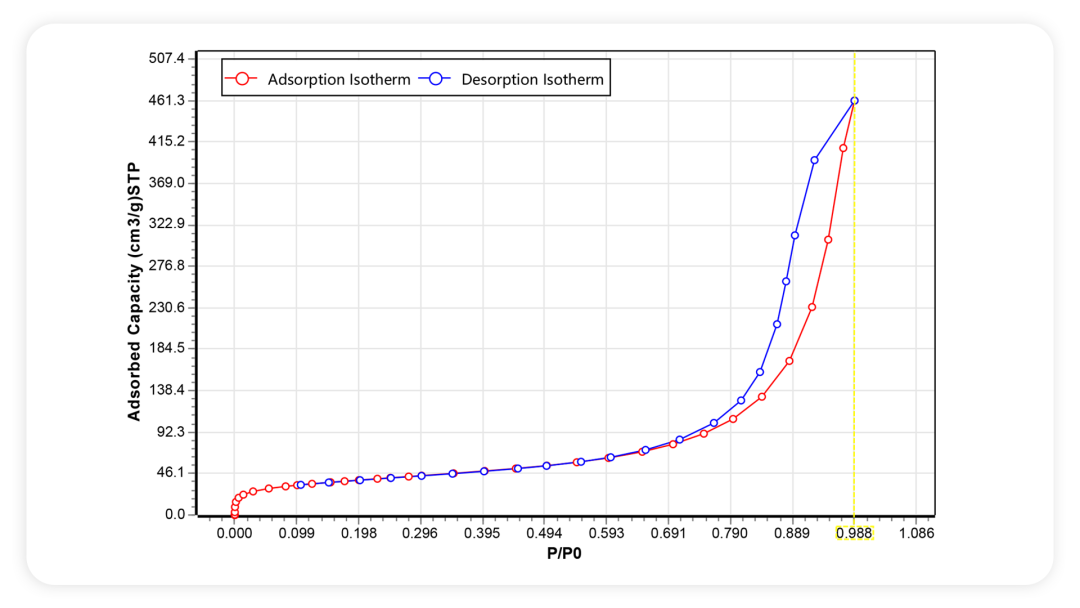

原因是:不锈钢P0管,如果不加等温夹(MK公司的专利,但已过期),测试得到的P0偏大1%-2%。这个误差对BET比表面积的影响可忽略,但是对于孔径分布测试,将让P/P0无法达到0.99,对孔容孔径造成显著误差;若采用不锈钢P0管,则须模仿MK公司的专利。


贝士德仪器研究与创新

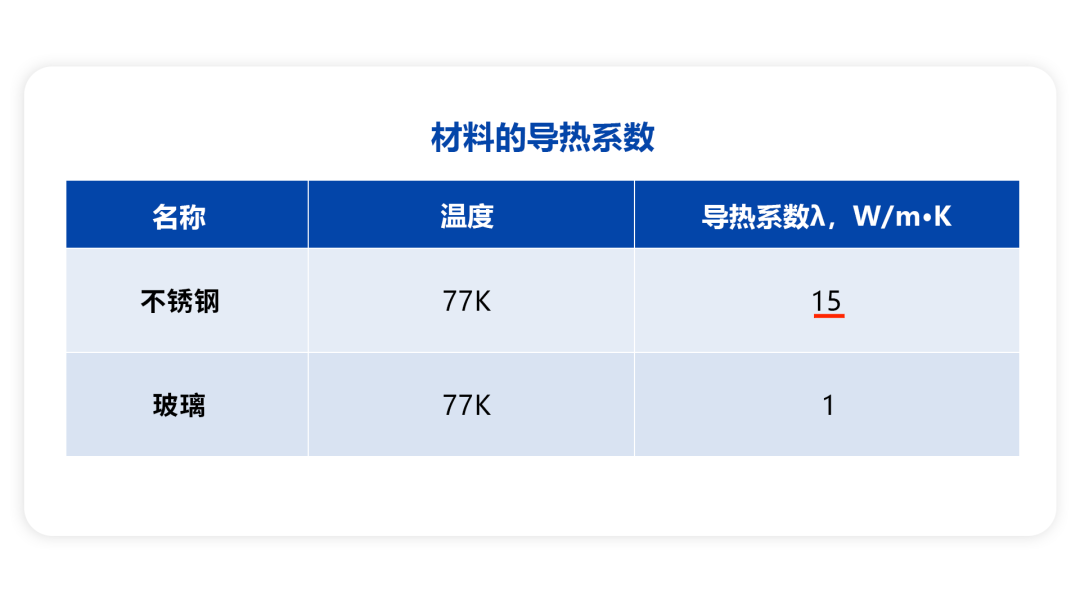

贝士德仪器研究人员发现,不锈钢P0管不加等温夹测得P0值偏大,原因是不锈钢相比玻璃导热系数大,无法有效阻隔室温的影响

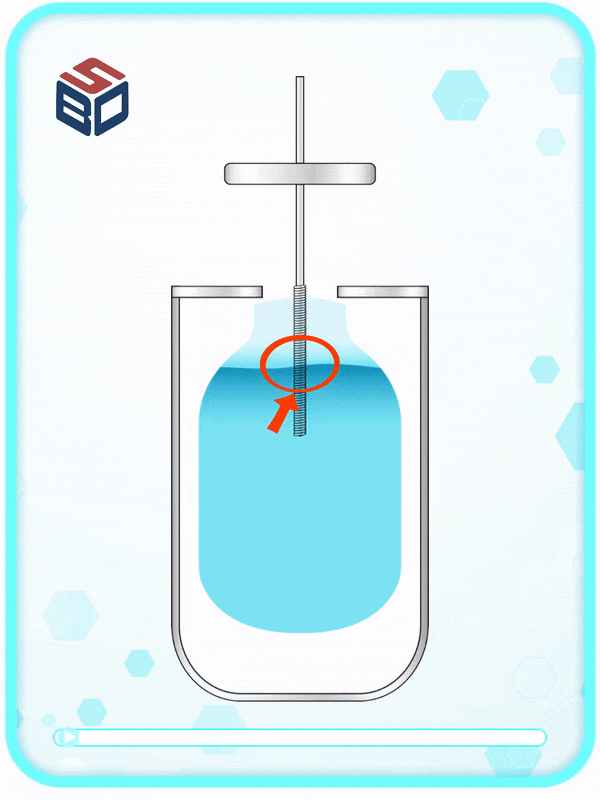

其背后原因,是一个有趣的小物理现象,即装液氮的杜瓦杯内的最低温度区域,不是在液面以下,而是在液面以上1cm内的区域。

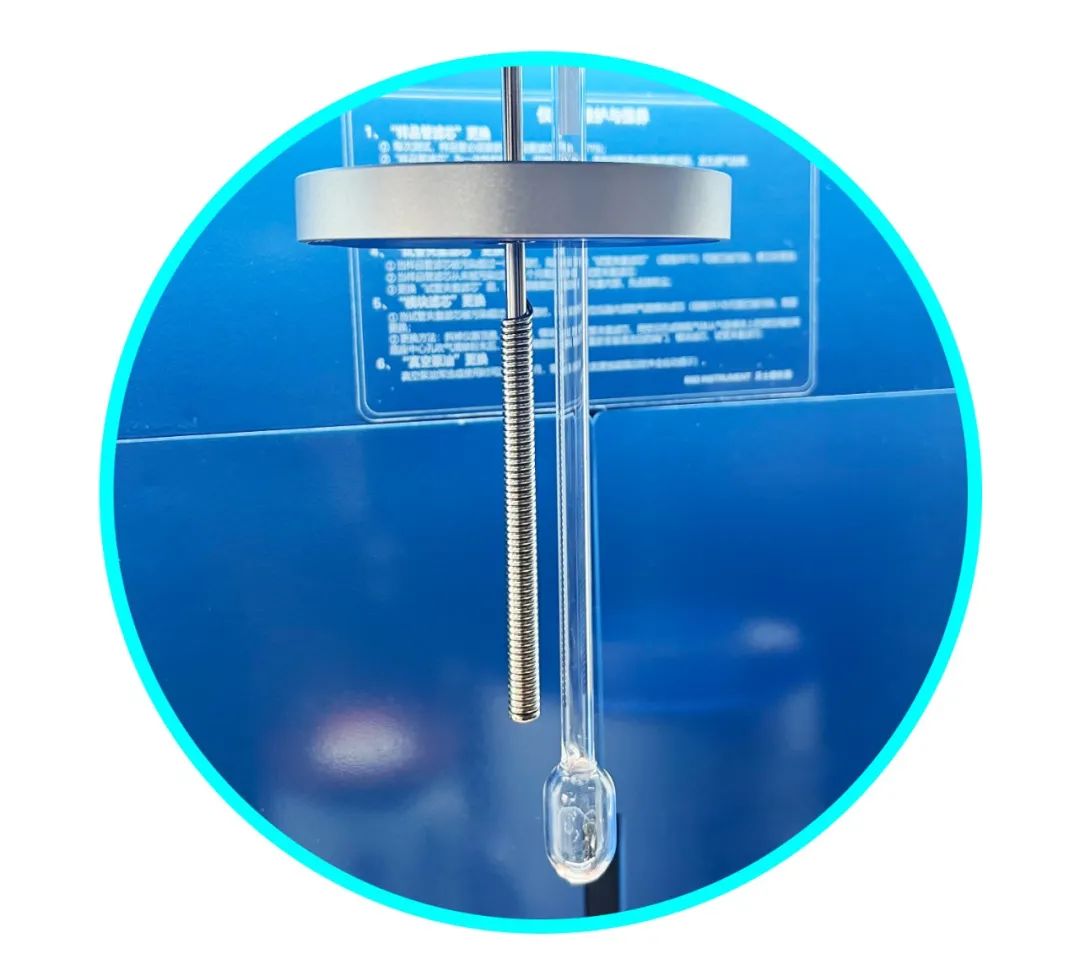

依此现象,贝士德仪器研究人员给出了P0测试准确的关键影响因素,也就是增加不锈钢P0管在杜瓦杯最低温度区域的面积,按照此思路,螺旋不锈钢P0管,完美的达到了预期效果,测试得到了准确的P0。



贝士德的不锈钢P0管的螺旋形式,适应不同液面位置,即在整个测试过程中,随着液氮的挥发液氮面位置的改变,都可以实时获取得到准确的P0值




至此,国际范围内的P0管,由最初的“玻璃P0管”和“不锈钢P0管+等温夹”两种形态之外,产生了第三种形态---即贝士德的不锈钢螺旋P0管

这是国际范围内P0管的第二项专利,也是不锈钢P0管无等温夹的唯一可获得准确P0的形态。
