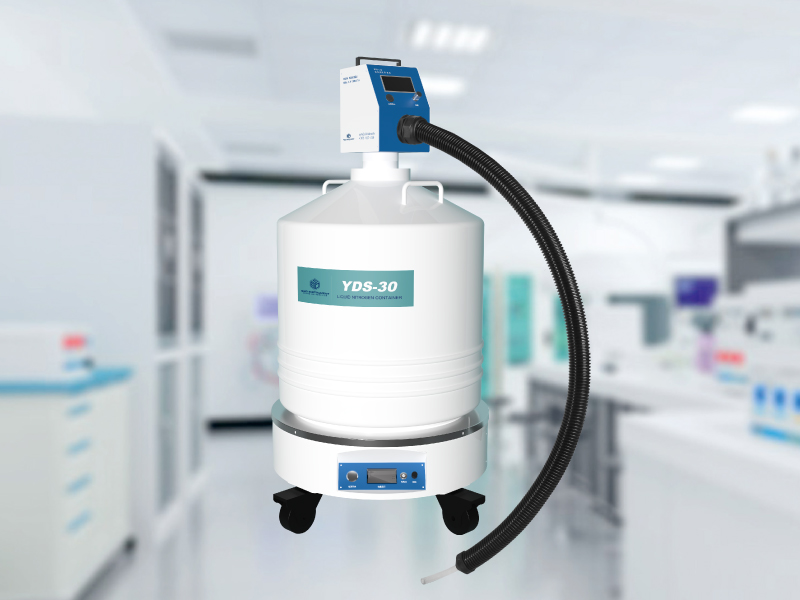

移动式电动涡轮液氮泵

Mobile Electric Turbine Liquid Nitrogen Pump

型号:BSD-LN

产品概述:

1、液氮抽速0~5L/min,无级可调,
2、电动机械涡轮结构,一键出液氮,扬程>3米;
3、标配30L液氮容器(口径50mm);
4、自带大容量锂电池,电池电量可视,单次充电可抽液氮量>200L;

主要参数 /  main parameter

视频:实验室液氮如何轻松添加?



1、液氮抽速0~5L/min,无级可调,
2、电动机械涡轮结构,一键出液氮,扬程>3米;
3、标配30L液氮容器(口径50mm);
4、自带大容量锂电池,电池电量可视,单次充电可抽液氮量>200L;
5、无需电源插座,无电源线对液氮泵的位置限制,带静音万向底座,可任意移动;
6、机械涡轮结构相比气压式液氮泵,具有3个核心优势:①不会因空气注入而对液氮产生污染;②无需密封,无过压危险;③出液氮更快,一键出液氮;

专利名称:一种非气压式电动涡轮液氮泵

专利号:ZL 2017208648736

保护点:
1、电动按钮启停,抽速无级可调;
2、非气压式涡轮结构,罐体无需密封;
3、自带电池电源,无需接在固定的电源插座上;
4、防止泵头结霜冰冻堵塞的安全结构;
5、配置带滚轮的底座,整套装置可任意移动;





技术背景 /  Technical background

对于现有的实验室普遍采用的敞口的液氮容器,将液氮转移出来至目标容器,通常采用如下方式:

    ◆ 方式一、倾倒的方式;该方式的缺点是:①费力,尤其对于30L以上容积的液氮罐,一个人通常无法完成液氮倾倒;②不安全,倾倒液氮流量不易控制,容易造成液氮飞溅、溢出等,低温液氮飞溅遗撒,容易带来人身安全隐患。
    ◆ 方式二、气压式液氮泵;该液氮泵的缺点是:①出液氮缓慢,采用人力气泵或者电动气泵向液氮容器中打入空气,只有当空气压力达到一定程度时液氮才会被压出,延迟感明显、效率低;②液氮受污染,打入到液氮容器内的空气中的氧气、二氧化碳、水蒸气等会对液氮造成污染。被空气污染(主要是溶氧)后的液氮的温度将升高,造成对液氮温度稳定度有要求的应用需求被限制;

本实用新型专利,采用耐低温的涡轮,利用离心原理将液氮泵出,采用直流无刷电机作为动力源,采用大容量锂电池供电,泵出速度无级可调,克服了现有液氮泵的多个缺陷,不污染液氮,快速出液氮,是方便的液氮转移装置。

气压式和涡轮式液氮泵功能对比


气压式
涡轮式
原理     ◆ 将液氮容器口部密封,通过给液氮容器中注入空气,增加液氮容器内部压力,从而将液氮压出液氮容器;
    ◆ 通过机械涡轮,通常为机械离心泵结构,将液氮泵出容器;
主要产品类型

    ◆ 方式一:手捏吸耳球,向液氮容器中注入空气;

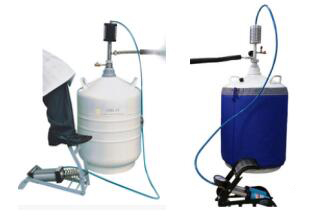

    ◆ 方式二:脚踩式打气筒,向液氮容器中打入空气;

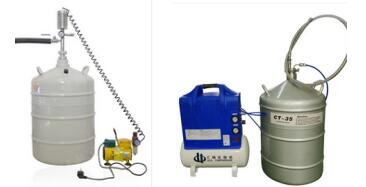

    ◆ 方式三:电动气泵,向液氮容器中打入空气;

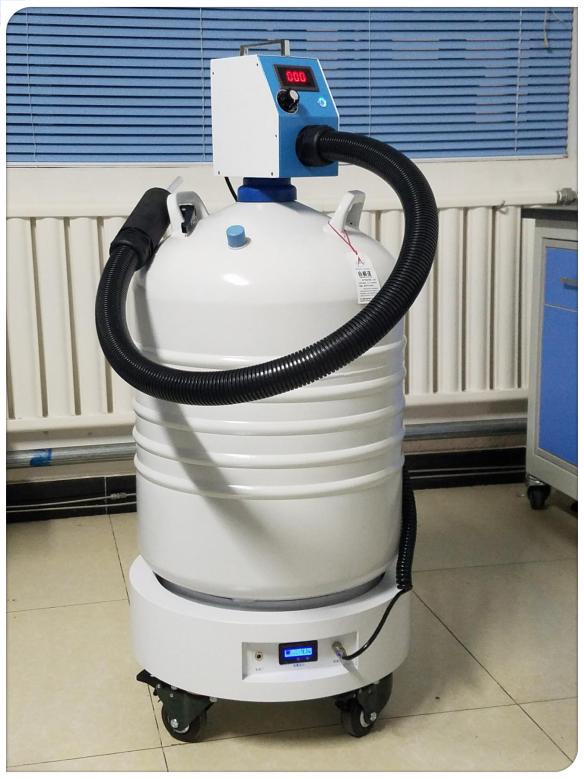

    ◆ BSD-LN型电动涡轮液氮泵
涡轮结构:
核心区别
    ◆ 需向注入气体,气压式
    ◆ 无需注入气体,涡轮离心式
污染性
    ◆ 注入空气后,空气中的氧气、二氧化碳、水等高沸点成份会在液氮中液化、固化,从而造成液氮的污染;
  纯净的液氮为无色透明;溶氧后的液氮发浅蓝,溶水汽后的液氮有冰渣,污染后的液氮沸点升高且不稳定;
    ◆ 液氮不会受到空气污染,保持纯净;
启停速度
    ◆ 出液氮较慢,开始打气后,需等待一段时间后才能出液氮;
    ◆ 停止打气后有过冲现象;
    ◆ 出液氮快,启动立即出液氮;
    ◆ 停止快,关闭开关后,液氮立即停

调速
    ◆ 不可调速,整体出液氮速度较慢;
    ◆ 可无级调速,泵速高;
安全性
    ◆ 需要密封住液氮容器口部,内部有压力,需考虑泄压安全性;
    ◆ 无需密封,液氮容器内部无压力,更安全;
